Um das Wettersignal der polumlaufenden NOAA-Satelliten zu Empfangen habe ich mir den R2FX Empfänger gekauft. Den Empfänger habe ich bei Mega-kom für 179,- € gekauft und bin sehr zufrieden damit.

Beschreibung:

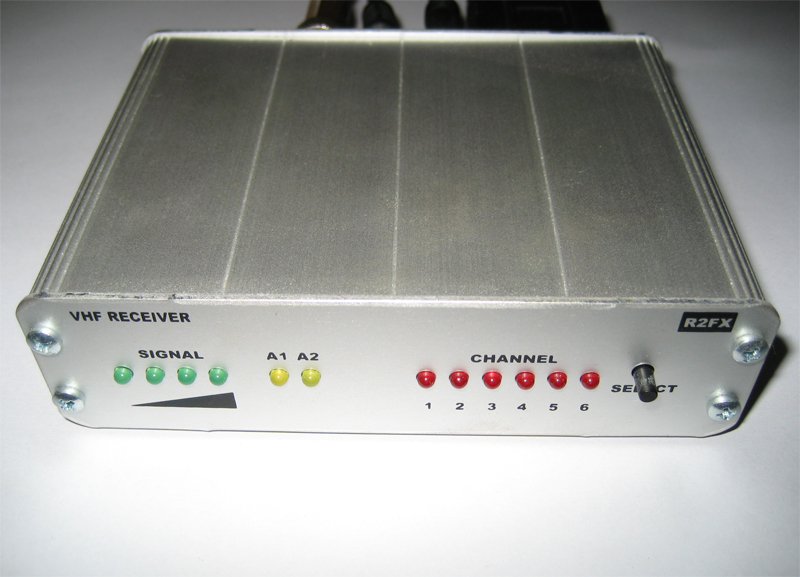

Der R2FX ist ein FM-Empfänger, der speziell für den Empfang der umlaufenden Wettersatelliten im 2m-Band entwickelt wurde. Er besitzt sechs Kanäle, die über einen Taster auf der Frontplatte abgerufen werden können. Eine Steuerung des Gerätes ist auch über die einge-baute serielle Schnittstelle möglich. Die Kanäle sind mit den derzeit benutzten Satellitenfre-quenzen vorbelegt, können aber über die serielle Schnittstelle umprogrammiert werden.
R2FX
Das Gerät besitzt eine sehr hohe Eingangsempfindlichkeit, so dass man auch mit einfachen Antennen ohne zusätzlichen Vorverstärker auskommt. Die hohe Linearität des Demodulators zusammen mit einem exzellenten Frequenzgang sorgt für eine ausgezeichneten Bildqualität.
Eine Besonderheit, die bisher in Empfängern dieser Preisklasse nicht zu finden war, ist die Antennen-Diversity Einrichtung. Mit deren Hilfe werden die Rauscheinbrüche im Signal beim Überflug des Satelliten nahezu völlig eliminiert. Ein störungsfreies Bild über den gesamten Durchgang ist das Ergebnis.
Der Empfänger besitzt eine AFC-Schaltung (Automatic Frequency Correction), die den Dopplereffekt der Empfangsfrequenz bei Auf- und Untergang des Satelliten kompensiert.
Das Gerät kann über 5 der 6 Kanäle scannen. Sobald ein Signal empfangen wird, bleibt es auf der entsprechenden Frequenz sehen. Der sechste Kanal ist für Meteosat-Konverter ge-dacht. Eine LED-Zeile zeigt die Stärke des Empfangssignals im logarithmischen Masstab an. Der Dynamikbereich beträgt 40dB.
Die Stromversorgung erfolgt über ein Steckernetzteil. Es ist aber auch möglich, den Empfänger direkt aus dem PC zu speisen, falls dieser eine Soundkarte mit Joystick-Anschluss.
Eine abschaltbare Fernspeisung ermöglicht die Versorgung eines Meteosatkonverters oder eines Vorverstärkers über das Antennenkabel.
Ein HF-dichtes Alugehäuse hält lokale Störungen (z.B. des PCs) vom Empfangsteil fern.


Bau der QFH-Antenne

Hier hab ich mich mal an den Bau eine QFH-Antenne gemacht. Denn vorher habe ich das Satellitensignal nur mit der Antenne die an meinem Scanner war empfangen und das resultat sah dann so aus....

Hier die Frequenzen auf denen die Satelliten Senden:
Noaa 15 137.5000 Mhz
Noaa 17 137.6200 Mhz
Noaa 18 137.1000 Mhz

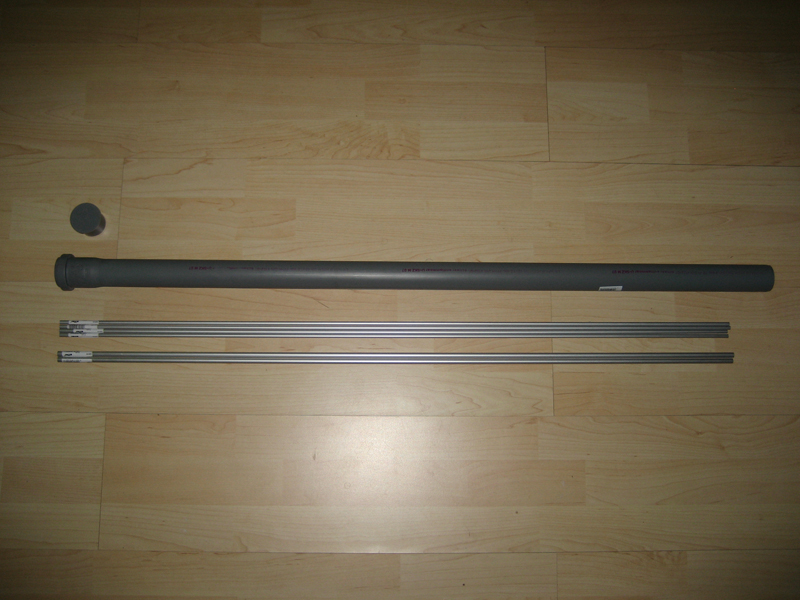

Das Material ist in jedem Baumarkt zu finden.
1x1m Abflussrohr 40mm
2x1m Alurohr 10mm
4x1m Alurohr 8mm
1x Stopfen


Berechnen lassen und gebaut habe ich nach dieserAnleitung.

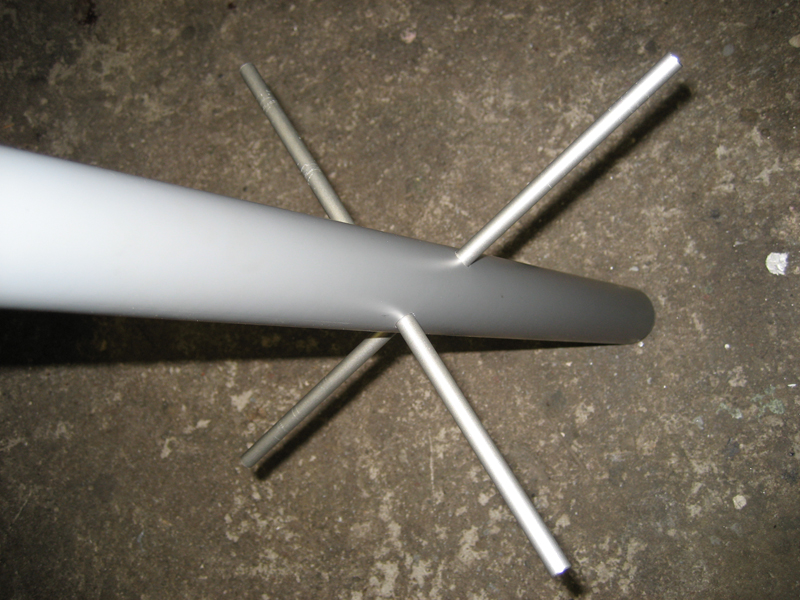

Einfach ein .pdf gerieren lassen ,ausdrucken ,aufkleben ,bohren und fertig.


Und wie man sehen kann ist die QFH-Antenne auch ganz ordentlich geworden und funktioniert bestens.

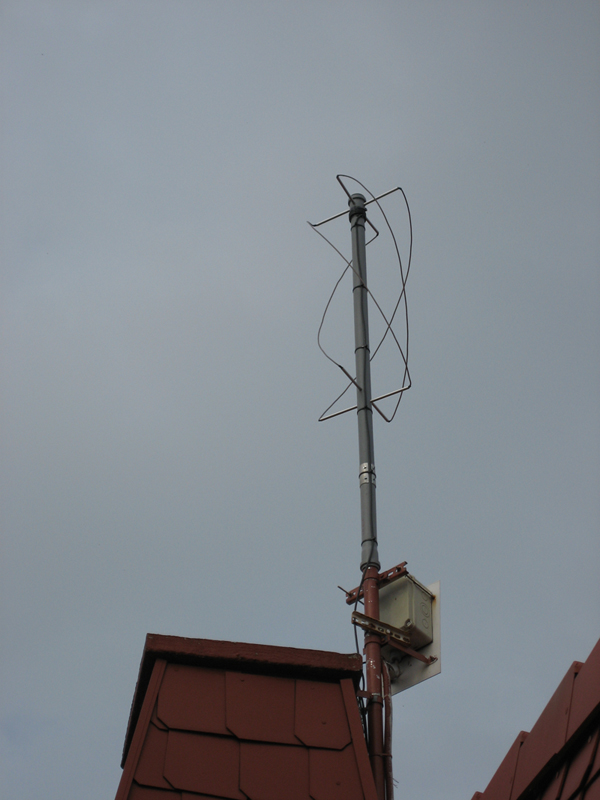

Dann eben schnell auf´s Dach montiert und siehe da die Qualität kann sich echt sehen lassen.


Theoretisch sollte die Antenne eine "Kugelcharakteristik" aufweisen, allerdings ist das irgendwie nicht der Fall. Denn man kann durch drehen der Antenne den Empfang deutlich verbessern.



Diese Audiodatei habe ich mal Online gestellt um sich einen eindruck machen zu können wie sich das Audiosignal anhört welches man empfangen kann.

NOAA-Signal
